Manitou
170 AETJ-L
Piattaforme aeree

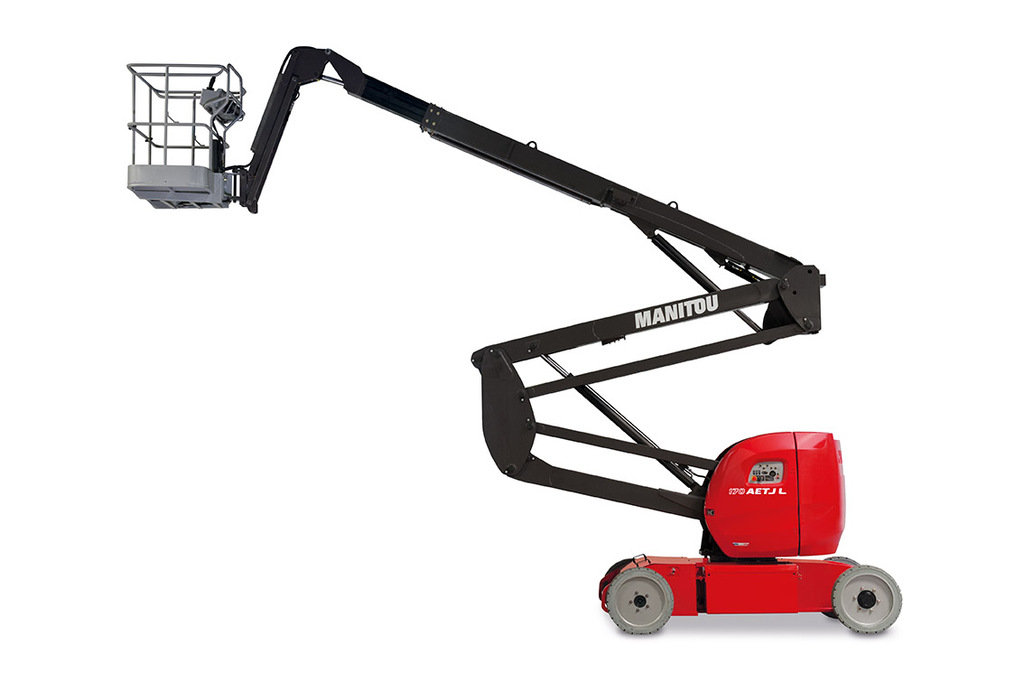

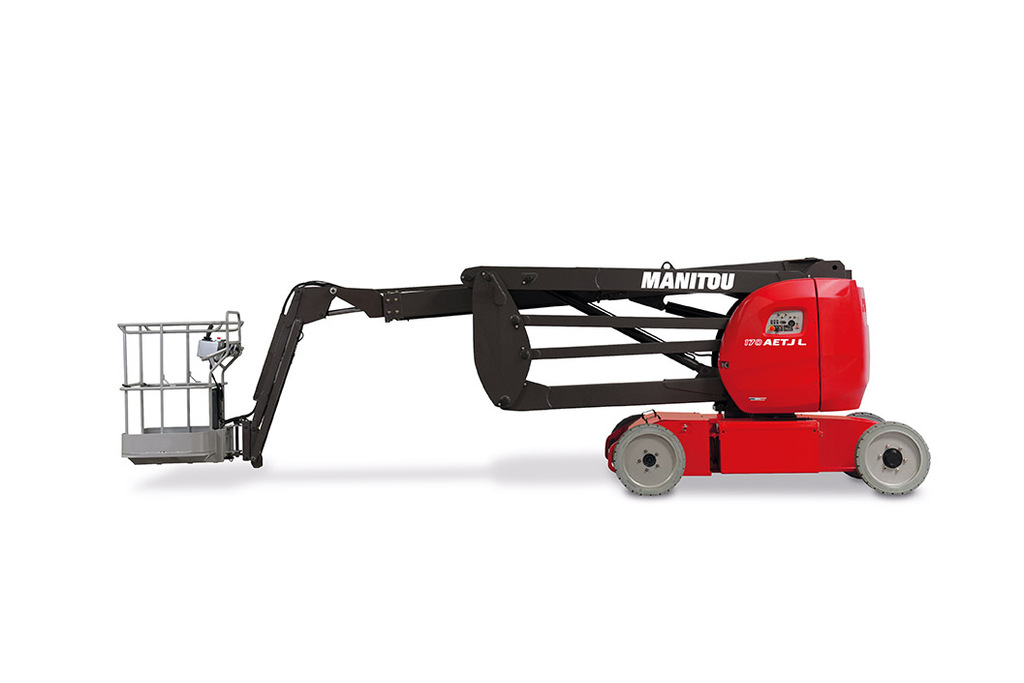

Piattaforme aeree 170 AETJ-L
Raggiungi facilmente le aree di lavoro più remote con la piattaforma aerea 170 AETJ-L. Dotato di una struttura articolata, questo modello è caratterizzato da un eccezionale offset e sbalzo per lavorare a diverse altezze e posizioni senza dover spostare la macchina. Approfitta della flessibilità dei suoi movimenti idraulici per un posizionamento preciso nell’area di lavoro! Con il suo pianale perforato, i suoi rilevatori di inclinazione e sensori di carico, le sue valvole e il sistema di frenatura, la piattaforma di aerea 170 AETJ-L ti consente di svolgere tutte le tue operazioni in sicurezza.
Altezza di lavoro: 16.51 m
Altezza della piattaforma: 14.51 m
Sbraccio massimo: 9 m
Sbalzo: 7 m
Oscillazione pendolare (alto / basso): +70 °/ 70 °
Capacità della piattaforma: 220 kg
Rotazione della torretta: 355 °
Rotazione del cestello (destra / sinistra): 66 °/59 °
Numero di persone (interno / esterno): 2/2
Peso della piattaforma*: 7225 kg
Dimensioni del cestello (lunghezza x larghezza): 1.20 m x 0.92 m
Altezza pianale (accesso): 0.40 m
Lunghezza totale: 6.84 m
Larghezza: 1.75 m
Altezza: 1.97 m
Lunghezza (ripiegata): 5.12 m
Altezza (ripiegata): 2.04 m
Lunghezza pendolare massima: 1.26 m
Sbalzo contrappeso (torretta a 90°): 0.08 m
Raggio di sterzata esterna: 4.30 m
Altezza dal suolo al centro dell’interasse: 0.14 m
Interasse: 2 m
Velocità di spostamento – chiuso: 5 km/h
Velocità di spostamento – sollevato: 0.60 km/h
Pendenza superabile: 22 %
Inclinazione laterale ammissibile: 3 °
Tipo di ruote: Gomme pneumatiche riempiti con schiuma
Modelli di pneumatici: 24 x 7.5 in / 600 x 190 mm
Ruote motrici (anteriori / posteriori): 0 / 2
Ruote direttrici (anteriori / posteriori): 2 / 0
Frenatura su ruote (anteriori / posteriori): 0 / 2
Potenza nominale motore elettrico: 2 x 3 kW
Potenza del motore di sollevamento: 3.70 kW
Batteria: 48 V
Tensione nominale della batteria / Capacità batteria: 48 V / 240 Ah
Potenza della batteria: 11 kWh
Carica batteria integrato (V) / On-board charger (A): 48 V / 30 A
Numero di cicli con batteria standard (HIRD): 46
Pressione al suolo: 16.60 dan/cm2
Pressione idraulica: 210 bar
Capacità del serbatoio idraulico: 15 l
Vibrazione sul gruppo complesso mani/braccia: < 0.66 m/s²
Questa macchina è conforme alle norme: Direttive Europee : 2006/42/CE – Macchine (revisione EN280-1:2022) – 2004/108/EC (EMC) – 2006/95/CE (Bassa tensione)
